首頁 > 產品中心 >燒結設備 > 轉筒烘干機

轉筒烘干機:

轉筒烘干機為一種干燥設備，在礦業設備中運用廣泛。分為直接傳熱轉筒烘干機和間接傳熱轉筒烘干機

索取報價

客服咨詢

17513241018

產品簡介

中嘉重工滾筒烘干機

轉筒烘干機也被稱為滾筒干燥設備或圓筒烘干機，是礦業設備中應用很普通且廣泛的一種干燥設備。做為烘干機設備類別其中的一種，主要適于干燥金屬和非金屬礦的磁、重、浮精礦及水泥工業的粘土和煤礦工業的煤泥等。它的特點是生產率高，操作方便。

產品特性

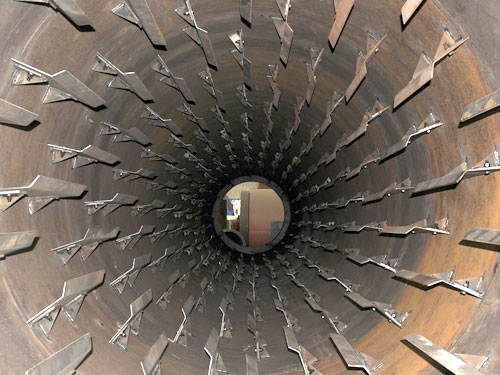

轉筒烘干機的主要內部結構

為了增加物料均勻分布在轉筒截面上的各個部分與干燥介質良好的接觸，在筒體內裝置揚板。揚板的種類有以下幾種：

一、升舉式揚板：適用于大塊物料或易黏結在筒壁上的物料。

二、四格式揚板：適用于密度大，不脆的或不易分散的物料。該揚板將圓筒分為四個格，呈互不相通的扇狀作業室，物料與熱氣體的接觸面比升舉式揚板大，并且又能增加物料的充填率及降低物料的降落高度而減少粉塵量損失等優點。

三、十字形或架形揚板：適用于較脆及易分散的小塊物料，使其物料能均勻地分散在筒體的整個截面上。

四、套筒式揚板：為復式傳熱(或稱半直徑加熱)轉筒烘干機的揚板。

五、分格式(扇形)揚板適用于顆粒很細而易引起粉末飛揚的物料。物料一給入就堆積在格板上，當筒體回轉時，物料被翻動并不斷與熱氣體接觸，同時又因物料降落高度的降低，減少了干燥物料被氣體帶走的可能性。

以上各種形式的揚板可以分布在整個筒體內，為了使物料能夠迅速而且比較均勻地送到揚板上，亦可在給料端1~5m處安裝螺旋形導料板，以避免濕物料在筒壁上黏結堆積。同時因干燥后的物料很容易被揚起而被廢氣帶走，而在排料端1~2m處不裝揚板。

用途及結構特點：轉筒干燥機，廣泛用于建材、冶金、化工、水泥工業烘干礦渣、粘土等物料。

滾筒烘干機的組成：該機主要由回轉體、揚料板、傳動裝置、支撐裝置及密封圈等部件組成。具有結構合理、制作精良，產量高，能耗低，運轉平衡，操作方便等優點

工作原理

干燥的濕物料由皮帶輸送機或斗式提升機送到料斗，然后經料斗的加料機通過加料管道進入加料端。加料管道的斜度要大于物料的自然傾角，以便物料順利流入干燥器內。干燥器圓筒是一個與水平線略成傾斜的旋轉圓筒。物料從較高一端加入，載熱體由低端進入，與物料成逆流接觸，也有載熱體和物料一起并流進入筒體的。隨著圓筒的轉動物料受重力作用運行到較底的一端。濕物料在筒體內向前移動過程中，直接或間接得到了載熱體的給熱，使?jié)裎锪系靡愿稍?，然后在出料端?jīng)皮帶機或螺旋輸送機送出。在筒體內壁上裝有抄板，它的作用是把物料抄起來又撒下，使物料與氣流的接觸表面增大，以提高干燥速率并促進物料前進。載熱體一般分為熱空氣、煙道氣等。載熱體經干燥器以后，一般需要旋風除塵器將氣體內所帶物料捕集下來。如需進一步減少尾氣含塵量，還應經過袋式除塵器或濕法除塵器后再放排放。

注意事項

1、干燥機的開動與停止應由專門操作人員進行；

2、干燥機的傳動電機應有良好的接地；

3、干燥機開動時間禁止檢修和在機體下站人；

4、停車時排凈干燥機內部的物料；

5、每隔10～15分鐘，轉動一次筒體，直至干燥機入口溫度降至70℃以下，防止筒體變形。

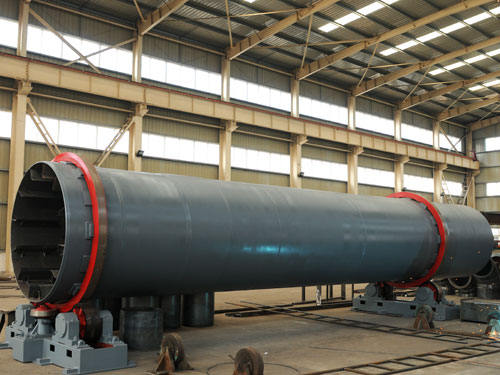

轉筒烘干機車間圖片：

轉筒烘干機案例現場：

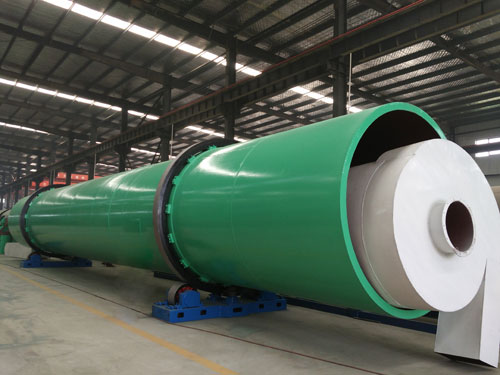

中嘉重工轉筒烘干機發貨現場：

規格參數

型號規格	筒體			電動機		減速機	外形尺寸 (mm)	重量
型號規格	容積(m3)	轉速(r/min)	斜度(%)	型號	功率	型號	外形尺寸 (mm)	重量
Ø1. 0×10m	7. 85	6. 73	3-5	Y132M2-6	5. 5	ZL350-Ⅱ-25	1 0000×1876×2069	7. 6
Ø1. 2×6m	6. 8	5. 8	3-5	Y132M2-6	5. 5	ZL350-Ⅱ-35	6000×2159×2475	8. 5
Ø1. 2×8m	9. 1	5. 8	3-5	Y132M2-6	5. 5	ZL350-Ⅱ-25	8000×2159×2475	9. 89
Ø1. 2×10m	11. 31	5. 8	3-5	Y160M-6	7. 5	ZQ500-Ⅱ-31. 5	10000×2159×2475	11. 93
Ø1. 2×12m	13. 57	5. 8	3-5	Y160L-6	11	ZQ500-Ⅱ-31. 5	12000×2159×2475	13. 5
Ø1. 5×8m	14. 14	4. 8	3-5	Y160L-6	11	ZQ650-Ⅱ-2F/1F	8000×2655×2895	14. 74
Ø1. 5×10m	17. 67	4. 8	3-5		11		10000×2655×2895	15. 93
Ø1. 5×12m	21. 2	4. 8	3-5	Y180L-6	15	ZQ650-Ⅱ-31. 5	12000×2655×2895	17. 13
Ø1. 5×14m	24. 9	4. 8	3-5		15		14000×2655×2895	18. 33
Ø1. 8×10m	25. 45	4.59	3-5	Y180L-6	15	ZQ650-Ⅱ-2F/1F	10000×3060×2980	17. 93
Ø1.8×12m	30. 5	4.59	3-5	Y200L1-6	18. 5	ZQ650-Ⅱ-2F/1F	12000×3060×2980	19. 89
Ø1. 8×14m	35. 1	4.59	3-5	Y200L1-6	18.5	ZQ650-Ⅱ-2F/1F	14000×3060×2980	20. 85
Ø1. 8×18m	45. 8	4.59	3-5	Y200L2-6	22	ZQ650-Ⅱ-2F/1F	18000×3060×2980	22. 3
Ø2. 2×12m	45. 6	4. 43	3-5	Y200L2-6	22	ZQ750-Ⅱ-2F/1F	12000×3620×3570	30. 31
Ø2. 2×14m	52. 1	4. 9	3-5	Y200L2-6	22	ZQ750-Ⅱ-1F	14000×3620×3570	32. 23
Ø2. 2×18m	68. 4	4. 9	3-5	Y225M-6	30	ZQ750-Ⅱ-1F	18000×3620×3570	36. 15
Ø2. 2×20m	70	4. 9	3-5	Y225M-6	30	ZQ750-Ⅱ-1F	20000×3620×3570	38. 1
Ø2. 4×14m	63. 3	3. 85	3-5	Y225M-6	30	ZQ850-Ⅲ-2F/1F	14000×3860×3760	39. 9
Ø2. 4×24m	109	3. 85	3-5	YCT315-4B	45	ZQ850-Ⅲ-2F/1F	24500×3860×3760	54.8
Ø2. 5×20m	123	3. 6	3-5	YCT315-4B	45	ZQ850-Ⅲ-2F/1F	23600×3860×4800	55. 9
Ø3.0×20m	147	3. 2	3-5	Y315-4	185	YNS-995-V-40	25000×4900×5000	103.8
